Simulation aérodynamique

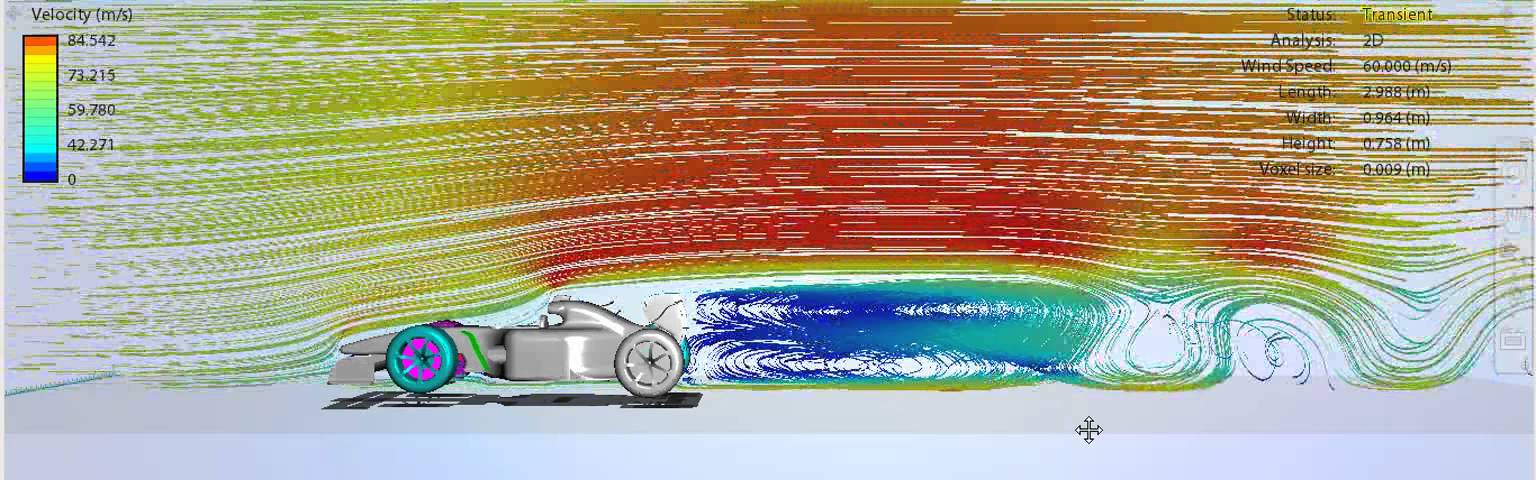

Dans l'industrie, des maquettes tailles réduites puis réelles sont testées en soufflerie.

SolidWorks permet de faire une première approche grâce au module Flow Simulation.

Objectif - Etudier le comportement aérodynamique d’un profil de voiture.

Vous réaliserez trois simulations pour comparer l'écoulement de l'air autour du bloc d'origine (fourni), puis d'un bloc profilé en « hatchback » et enfin d'un profil en « fastback » (avec formes arrondies, ailerons, spoilers ou autres) :





1 - Utilisation de Flow Simulation

Nous vous proposons de réaliser avec SolidWorks Flow Simulation les études aérodynamiques pour valider ou invalider le choix des formes.

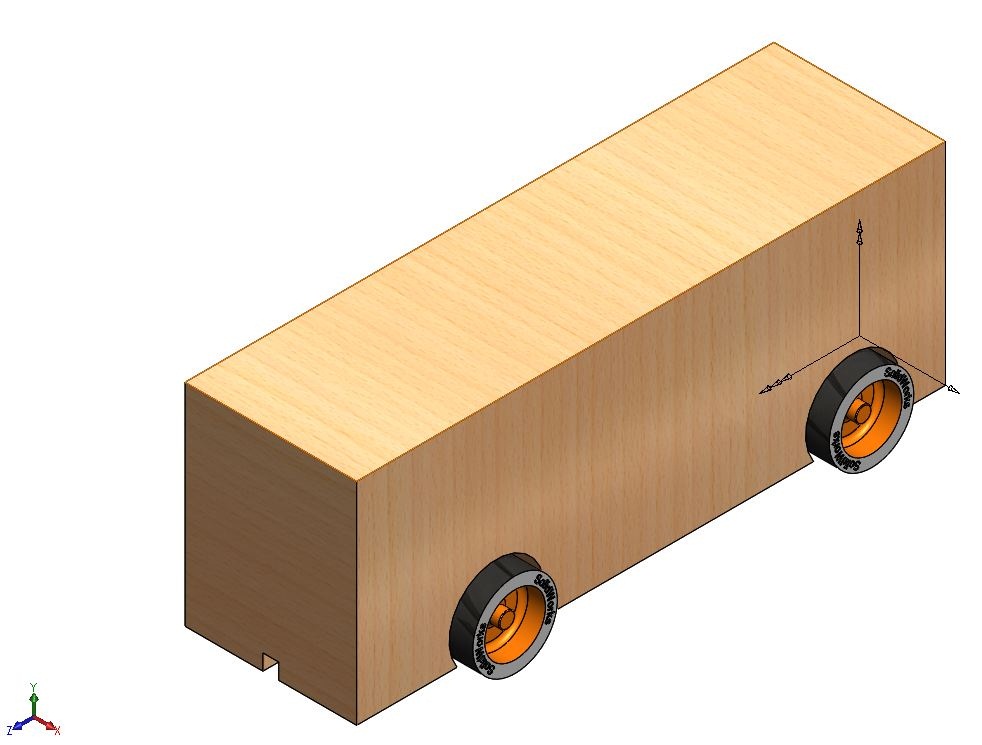

Dezipper sur votre espace de travail le dossier ci-dessous, puis ouvrir l'assemblage Profil origine.SLDASM avec SolidWorks 2020 :

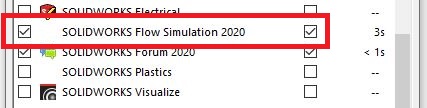

A partir du menu supérieur, dans Outils puis Compléments, démarrer le module Flow Simulation 2020. Puis fermer la fenêtre.

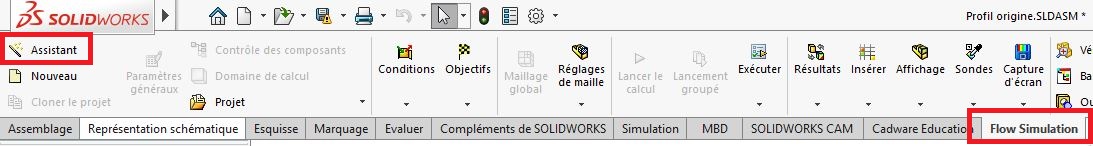

Cliquer sur l'onglet Flow Simulation et démarrer l'Assistant.

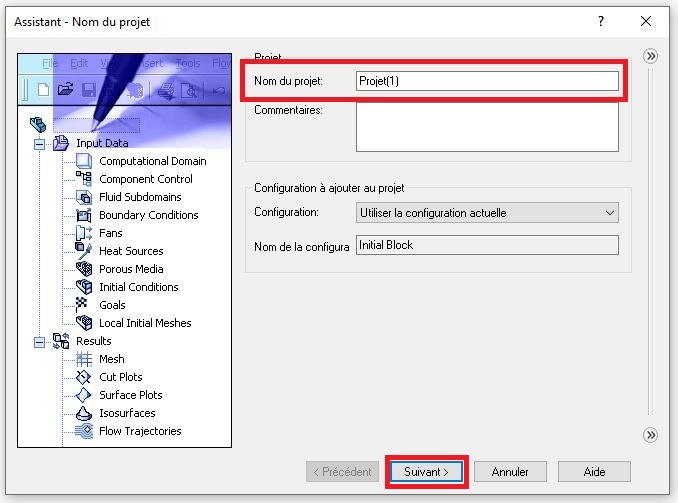

Donner un nom à votre projet :

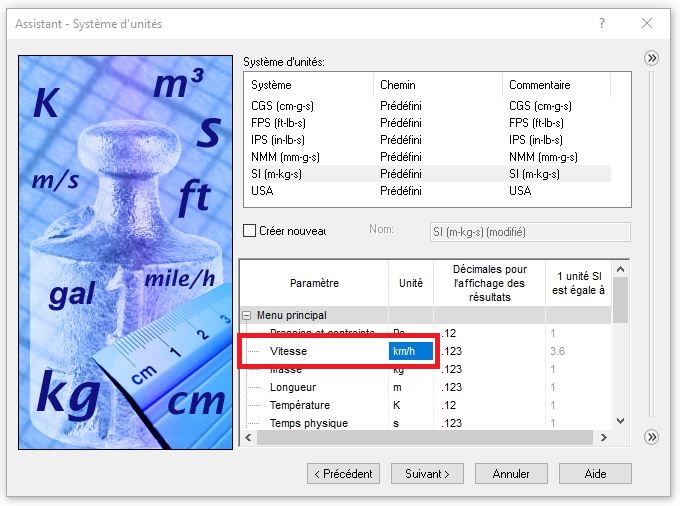

Choisir le système d'unités SI et le km/h comme unité pour les vitesses :

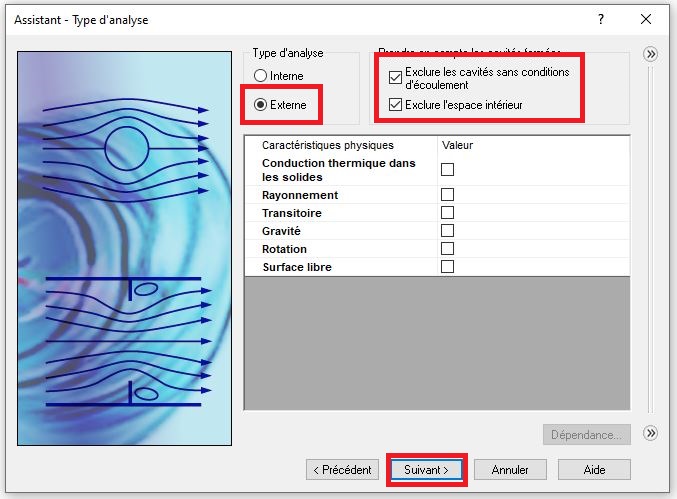

Choisir une analyse de type externe, exclure cavités et espace intérieur :

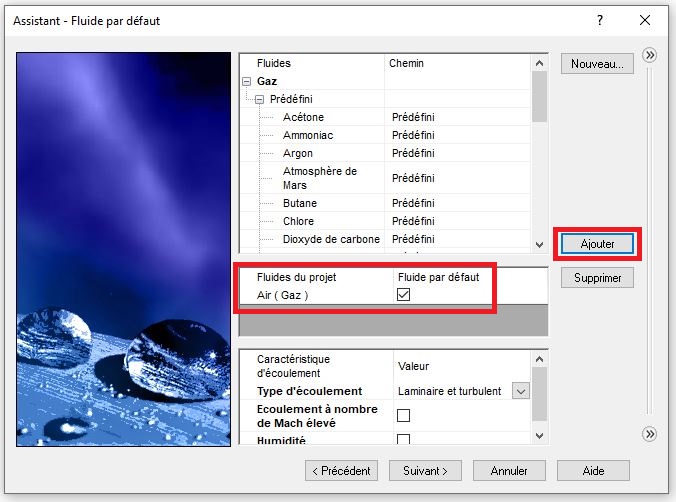

Ajouter comme fluide par défaut l'Air :

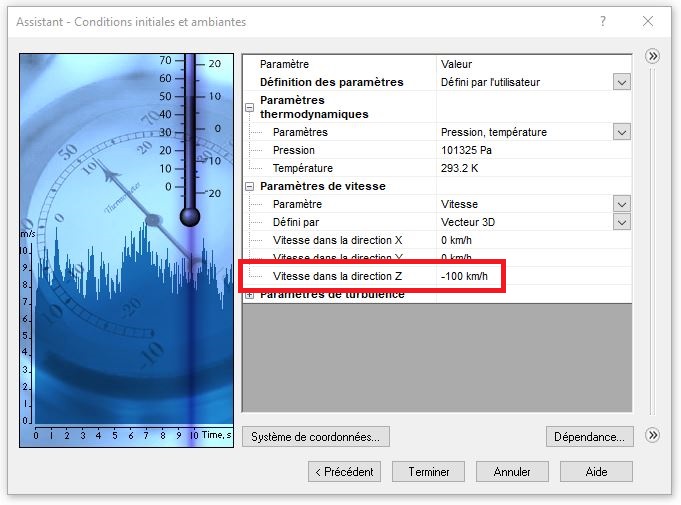

Cliquer deux fois sur Suivant, puis régler une vitesse de -100 km/h dans la direction Z puis Terminer :

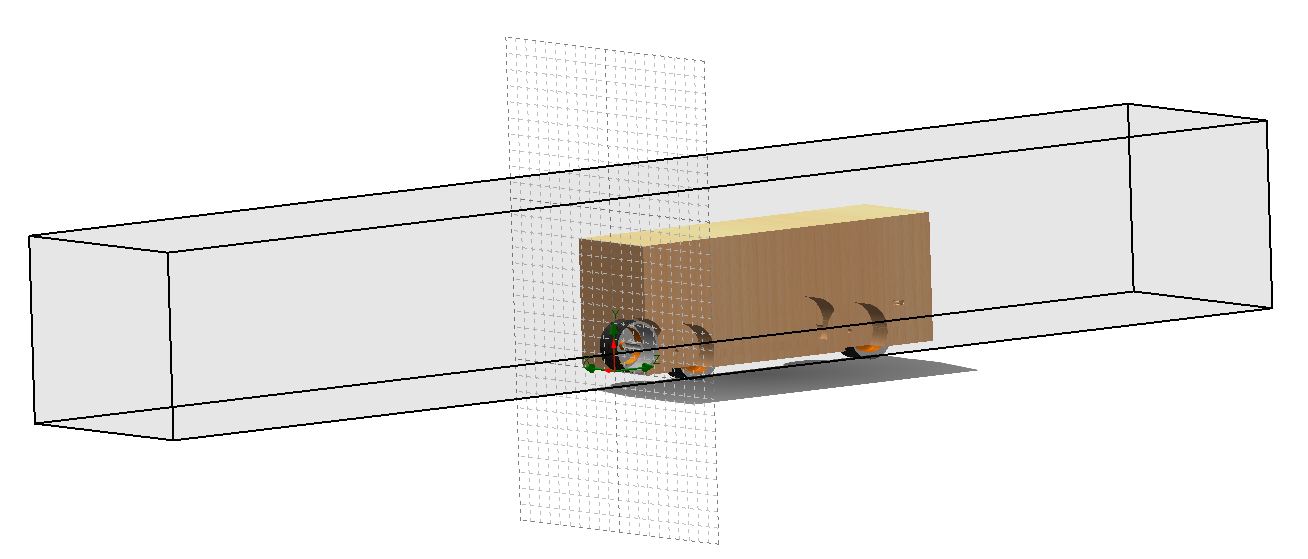

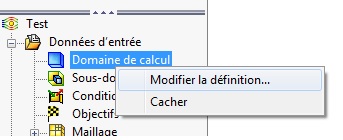

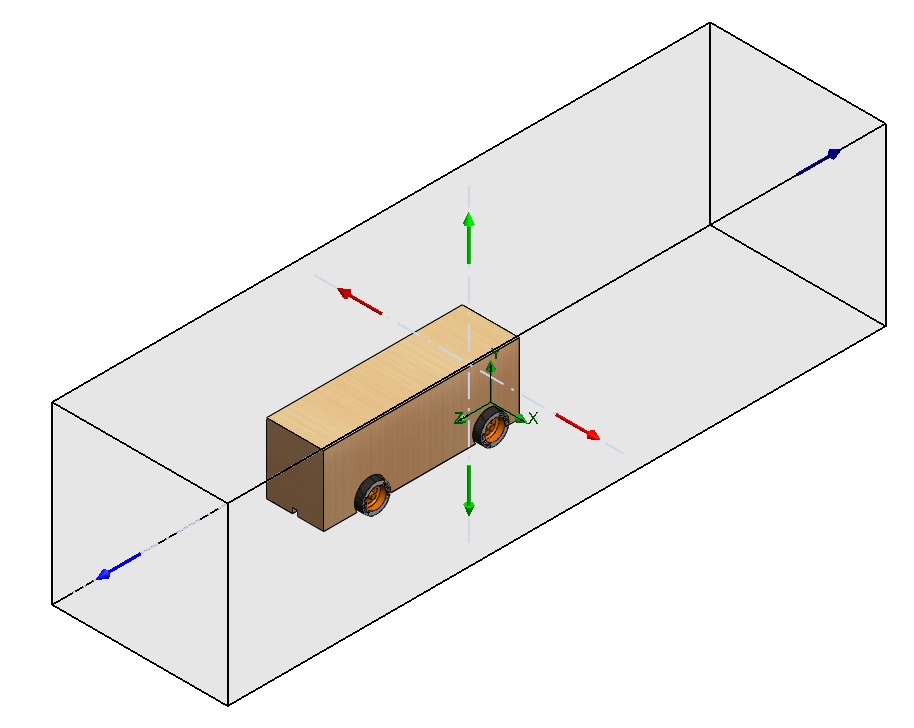

Dans l'arborescence de gauche, faire un clic droit sur le Domaine de calcul puis Modifier la définition. Entourer le solide d'un "tunnel" en réduisant les dimensions sur les axes X et Y avec les valeurs ci-dessous :



L'objectif de la partie suivante sera de déterminer le coefficient Cx de votre maquette. Pour cela nous avons besoin de la force de trainée Fz.

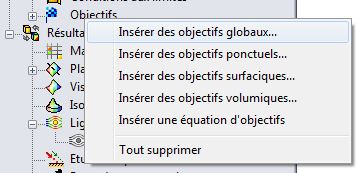

Dans l'arborescence de gauche, cliquer droit sur Objectifs puis Insérer des objectifs globaux :

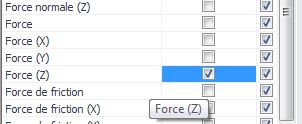

Cocher l'objectif Force (Z) et valider :

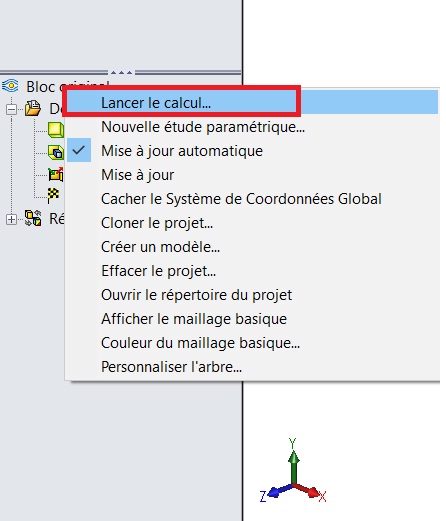

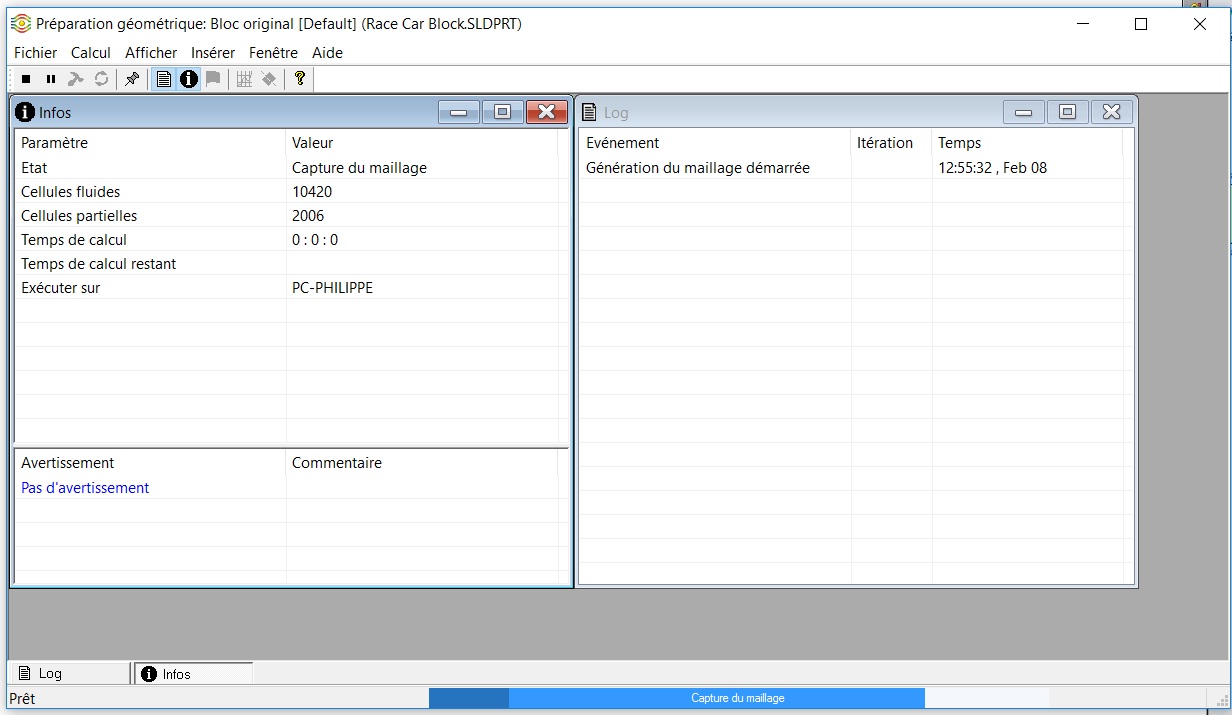

Cliquer droit sur le nom de l'étude puis Lancer le calcul. Une fenêtre de calcul apparait à l'écran :

Attendre que le calcul se termine. Selon les réglages choisis, cela peut demander quelques minutes.

Une fois le calcul terminé, dans la fenêtre latérale, dérouler les Résultats et faire un clic droit sur Lignes de courant puis Insérer.

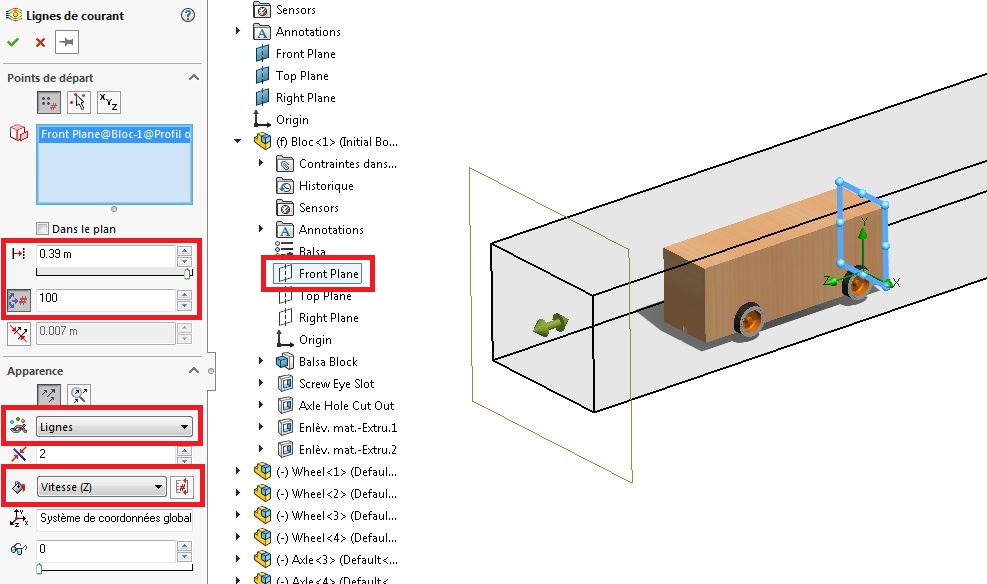

Dans l'arborescence de la pièce, sélectionner le front plane. Puis dans le menu de gauche :

• décaler le plan à 0,39m,
• choisir d'afficher 100 lignes,
• en apparence, sélectionner Lignes,
• et sélectionner vitesse dans la direction z.

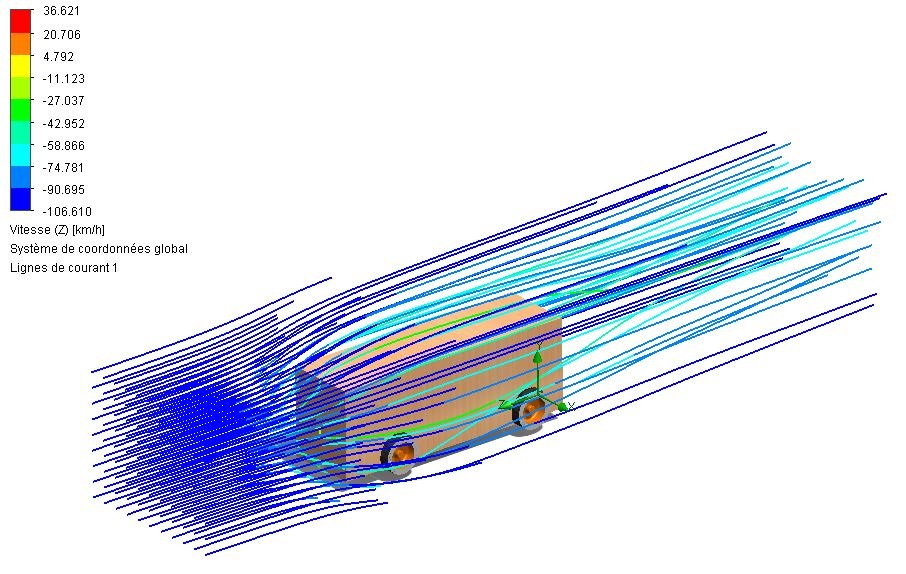

Vous obtenez le résultat ci-dessous. Vous pouvez cacher le Domaine de calcul avec un clic droit sur le menu latéral.

Cacher l'affichage des lignes avec un clic droit dans le menu latéral.

Pour relever la force de trainée Fz, faire un clic droit sur Courbes des objectifs, puis Insérer et Afficher. Relever la Valeur maximale dont on prendra la valeur absolue.

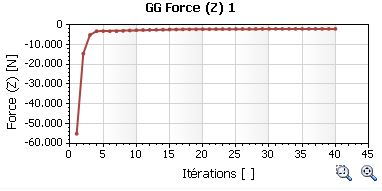

Remarque : en cliquant sur le menu déroulant puis Historique, vous pouvez obtenir une courbe de variation :







2 - Calcul du coefficient Cx

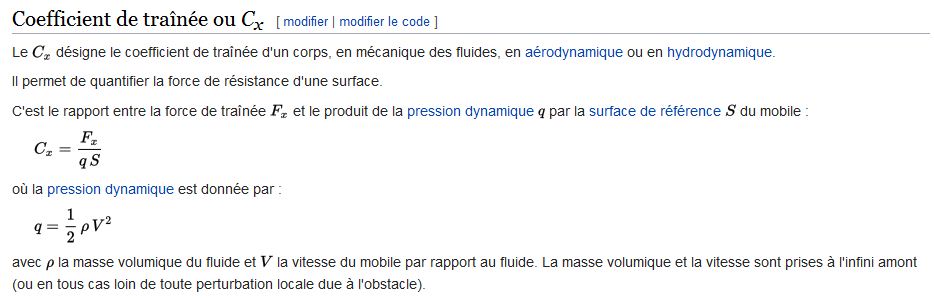

Source Wikipédia

• La force de trainée (Fx) correspond au Fz de la simulation.
• La masse volumique de l'air est de 1,2 kg.m^-3.
• La vitesse correspond à la vitesse paramétrée dans la simulation, soit 100 km/h.

Vous rédigerez votre compte rendu sur Libre Office Writter afin d'insérer des captures d'écran.

Question 1 - Sur votre compte rendu, rappeler la relation permettant de calculer Cx fonction de Fz, ρ, V et S.

Question 2 - Sur SolidWorks, relever l'aire en m² de surface projetée en suivant l'aide suivante.

Revenir au modèle du bloc. Créer une nouvelle esquisse suivant le plan de face.

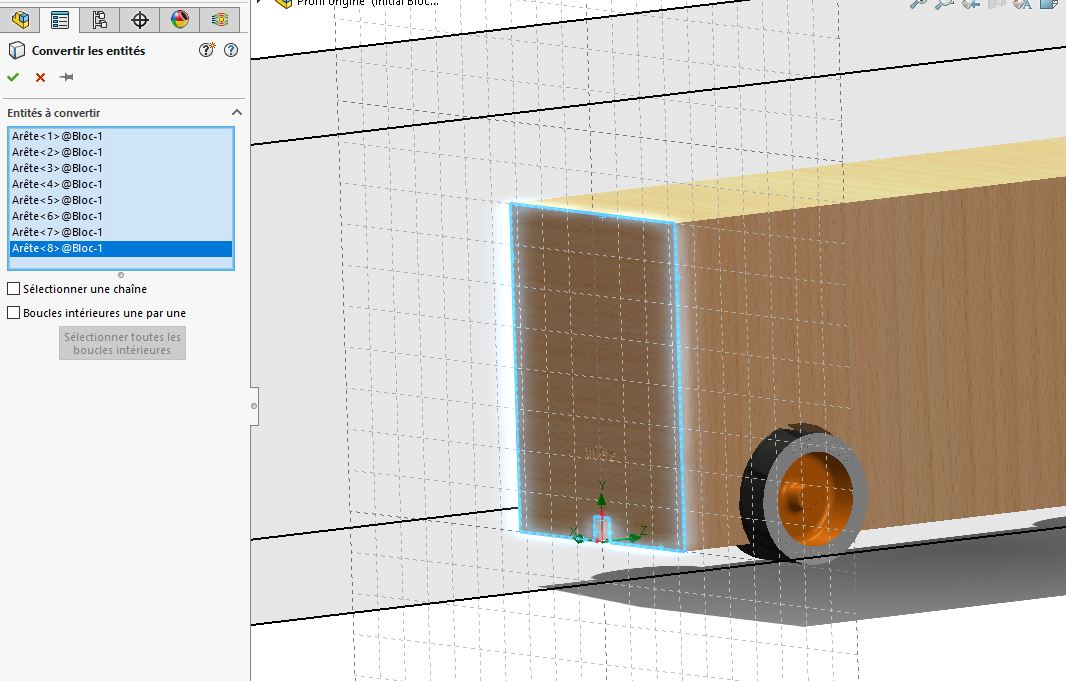

Sélectionner Convertir les entités , puis cliquer sur les contours a projeter. Vous pouvez vous limiter au contours du bloc principal.



Dans le menu Evaluer cliquer sur Propriétés de la section.

Vous pouvez changer les unités dans Options.

Question 3 - Calculer le coefficient Cx du bloc d'originie en détaillant vos calculs. Attention aux unités, elles doivent être uniformes.

3 - Concours Haribo

Vous allez profiler le bloc initial, par enlèvements de matière successifs, puis apporter des améliorations de votre choix. L'objectif étant d'obtenir le meilleur Cx.

Règlement

• Le concours porte sur deux catégories : Profil hatchback et Profil fastback pour lesquels vous présenterez une solution de chaque en mode 4 vues.
• Les profils présentés devront respecter les formes du hatchback et du fastback.
• La surface projetée de vos profils pourra diminuer de 10% maximum par rapport à la surface projetée du bloc d'origine sans augmenter les dimensions (largeur et hauteur).
• Pour chaque profil vous présenterez un rendu des lignes de courant, une capture d'écran de la Propriétés de la section avec l'aire de la surface projetée, une capture d'écran du Fz issu de la simulation et le calcul détaillé du Cx.
• Le compte rendu devra présenté pour chaque profil :
1. une capture d'écran en mode 4 vues,
2. les lignes de courant issues de la simulation,
3. une capture d'écran de la Propriétés de la section avec l'aire de la surface projetée,
4. une capture d'écran du Fz issu de la simulation,
5. le calcul du coefficient Cx.
• Les profils obtenants le meilleur Cx seront récompensés.



3.1 - Prototype en « hatchback »

Editer le fichier Bloc hatchback.SLDPRT présent dans le dossier Profil hatchback.

Apporter des modifications nécessaires avec quelques conseils :

• placer les plans d'esquisse suivant les faces du bloc,
• utiliser la fonction Spline afin de tracer des lignes courbes,
• fermer vos contours afin de pouvoir enlever de la matière,
• utiliser la fonction congé.

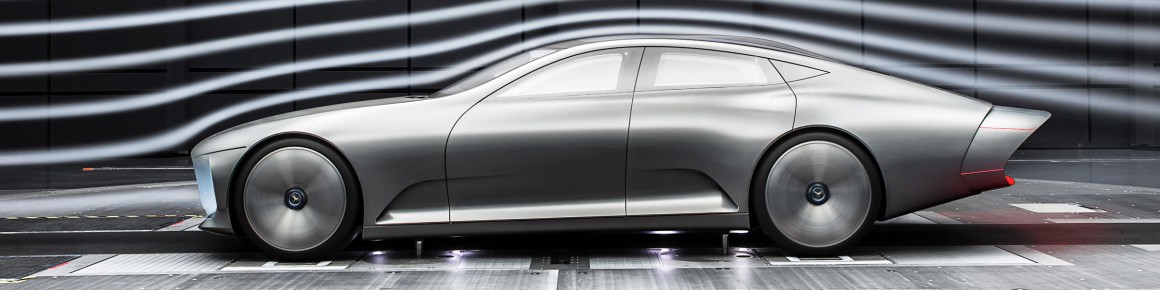

Aucune idée ou méthode sur la démarche à suivre ? Vous pouvez vous inspirer de l'exemple ci-dessous :

Une fois vos modifications terminées, fermer le fichier pièce et ouvrir le fichier assemblage Profil hatchback.SLDASM.

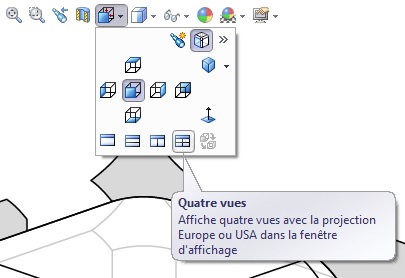

Question 4 - Sélectionner le mode 4 vues et insérer une capture d'écran de votre profil hatchback dans votre compte rendu. Vous utiliserez l'outil capture  afin d'ajuster au mieux vos images.



Réaliser une simulation Flow Simulation dans les mêmes conditions que la Partie 1 et déterminer le Cx de votre profil hatchback.

Apporter des modifications afin d'obtenir un meilleur Cx.

Question 5 - Insérer une capture d'écran du rendu des Lignes de courant.

Question 6 - Insérer une capture d'écran de la Propriétés de la section avec l'aire de la surface projetée et du Fz issu de la simulation.

Question 7 - Présenter votre calcul pour le meilleur coefficient Cx de votre profil hatchback.

3.2 - Prototype en « fastback »

Editer le fichier Bloc fastback.SLDPRT présent dans le dossier Profil fastback.

Reprendre la même démarche que pour le Profil hatchback. Ajouter si vous le souhaitez des ailerons, des spoilers ou autres.

Une fois vos modifications terminées, fermer le fichier pièce et ouvrir le fichier assemblage Profil fastback.SLDASM.

Question 8 - Sélectionner le mode 4 vues et insérer une capture d'écran de votre profil fastback dans votre compte rendu.

Question 9 - Insérer une capture d'écran du rendu des Lignes de courant.

Question 10 - Insérer une capture d'écran de la Propriétés de la section avec l'aire de la surface projetée et du Fz issu de la simulation.

Question 11 - Présenter votre calcul pour le meilleur coefficient Cx de votre profil fastback.



Placer votre compte rendu et le dossier contenant vos profils dans le dossier Restitution de devoirs de la classe.
