Ajsutements

Objectif : Etudier la cotation du plan d'ensemble du vérin électrique, disponible avec l'icône .

Compléter, au fur et à mesure, la partie Ajustemetns page 6 de votre livret.

On parle d'ajustement lorsque l'on assemble un arbre et un alésage de même côte nominale. Ce sont les tolérances de chacun qui constitue l'ajustement.



On utilise le système ISO de cotation tolérancée pour quantifier un ajustement. Un ajustement est composé de la cote nominale commune suivie des symboles correspondants à la tolérance de chaque pièce en commençant toujours par l'alésage.

Exemple :



Le calcule du jeu mini et du jeu Maxi permet de déterminer si l'ajustement est avec jeu, avec serrage ou incertain.

Question 1 - A l'aide de la représentation ci-dessous, compléter les ajustements donnés, en précisant le symbole de la tolérance de l'arbre pour obtenir un exemple d'ajustement avec jeu, avec serrage et incertain.





Pour la suite du travail, utiliser le logiciel Cotation   afin de trouver les ecarts des tolérances ISO.

Rappel : les dimensions données dans les tableaux sont en micromètres.

Question 2 - L'ajustement entre le piston (3) et la bague (5) est défini sur le plan par Ø26 H8 f7. Déterminer les cotes tolérancées de l'arbre et de l'alésage. Calculer les écarts maxi et mini et préciser le type d’ajustement (avec jeu, avec serrage ou incertain).

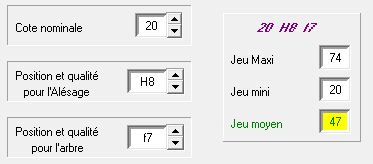

Vous pouvez vérifier vos résultats avec le logiciel Cotation, menu ajustements puis calcul d'un ajustement.

Préciser la cote nominale

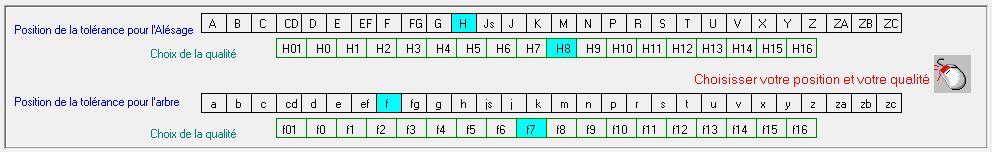

Sélectionner les tolérances ISO

Vérifier les ecarts maxi et min (ici appelés Jeu)

Question 3 - Relever sur le plan d'ensemble avec l'icône l'ajustement entre le moteur (non représenté) et le corps vérin (1). Compléter le tableau pour déterminer le type d'ajustement.

Question 4 - Relever sur le plan d'ensemble l'ajustement entre le cylindre (2) et la bague (5). Compléter le tableau pour déterminer le type d'ajustement. maxi.
