Assemblage du vérin

Objectif : Identifier les surfaces fonctionnelles et les solutions constructives des liaisons encastrement.

Documents réponses à compléter

Les fichiers SolidWorks sont dans le répertoire Ressources de la classe. Copier le dossier dans votre espace de travail. En fin de séance copier le sur votre dossier Filezilla.

1 - MIP et MAP

Pour réaliser une liaison encastrement, il faut supprimer les 6 degrés de liberté possible pour une pièce par rapport à une autre. La suppression de ces degrés de liberté est réalisée par le contact entre les surfaces des pièces.

Exemple :

le contact entre deux surfaces cylindriques supprime 2 translations et 2 rotations,
le contact entre deux surfaces planes supprime 1 translation et 2 rotations.

On distingue deux types de surfaces de contact :

les surfaces qui réalisent la MIP (Mise en position),
les surfaces qui réalisent la MAP (Maintien en position).

Les surface de la MIP sont les surfaces qui suppriment les premiers degrés de liberté dans l'ordre de l'assemblage des pièces. Mais il reste alors des mouvements possibles, l'assemblage de la liaison encastrement n'est pas fini.

La ou les surfaces de la MAP sont les surfaces qui suppriment le dernier degré de libreté. Il n'y a alors plus de mouvement possible. Les solutions technologiques qui participent à la MAP peuvent être le filetage, le collage, l'ajustement entre les pièces selon le souhait d'une liaison encastrement démontable ou non démontable.

Vous allez donc analyser et réaliser 3 liaisons encastrement du vérin électrique avec la méthode suivante :

A l'aide du plan d'ensemble identifier les surfaces de contact participant à la liaisons encastrement.
Identifier les surfaces de la MIP et de la MAP.
Utiliser ces surfaces pour les contraintes sous SolidWorks afin de réaliser l'assemblage du vérin.

1.1 - Assemblage butée à billes / arbre

A partir du plan donné en documents ressources, compléter le document réponses DR1 :

Question 1 - Repasser en couleur les surfaces de contact qui participent à la MIP et la MAP de la liaison encastrement entre la butée à billes (15) et le bout d’arbre (10).

Question 2 - Préciser la nature de ces surfaces et le repère des pièces auxquelles elles appartiennent.

Question 3 - Colorier en rouge, sur les pièces en perspective, les surfaces de la MIP pour cette liaison et en bleu les surfaces de la MAP.

Ouvrir SolidWorks et créer un nouvel assemblage. Enregistrer cet assemblage dans le même dossier que les pièces et nommer le verin_nom1_nom2.

Insérer les pièces de la liaison. Pour la butée à bille, comme pour un roulement, vous insérez le fichier assemblage.

Utiliser les surfaces fonctionnelles de la MIP et de la MAP pour réaliser l'assemblage de la laison.

1.2 - Assemblage butée à billes / corps

Question 4 - Repasser en couleur les surfaces de contact qui participent à la MIP et la MAP de la liaison encastrement entre la butée à billes (15) et le corps (1).

Question 5 - Préciser la nature de ces surfaces et le repère des pièces auxquelles elles appartiennent.

Question 6 - Colorier en vert, sur les pièces en perspective, les surfaces de la MIP pour cette liaison et en jaune les surfaces de la MAP.

Insérer les pièces manquantes de la liaison.

Utiliser les surfaces fonctionnelles de la MIP et de la MAP pour réaliser l'assemblage de la laison.

1.3 - Assemblage bague / cylindre

Question 7 - Repasser en couleur les surfaces de contact qui participent à la MIP et la MAP de la liaison encastrement entre la bague métafram (5) et le cylindre (2). Que remarquez-vous de particulier ?

Question 8 - Préciser la nature de ces surfaces et le repère des pièces auxquelles elles appartiennent.

Question 9 - Comment est réaliser la MAP.

Question 10 - Colorier en orange, sur les pièces en perspective, les surfaces de la MIP et de la MAP pour cette liaison.

Insérer les pièces manquantes de la liaison.

Utiliser les surfaces fonctionnelles de la MIP et de la MAP pour réaliser l'assemblage de la laison.

Finir l'assemblage complet du vérin électrique.

2 - Graphe de montage

Qu'est-ce qu'un graphe de montage ?

Le graphe de montage est un outil graphique de description de l'assemblage des différentes pièces constituant un mécanisme. Il est constitué de deux axes d'écriture et de lecture.

Sur l'abscisse sont repérées les étapes de montage.
Sur l'ordonnée sont repérées les pièces nécessaires à l'assemblage.

L’ordre de montage d’un ensemble dépend des contraintes :

économiques.
technologiques.
ergonomiques.

En général, pour constituer un ensemble, il est défini une pièce qui sert de support de montage. Les autres éléments viennent s’assembler dessus. Deux ou plusieurs pièces peuvent s'assembler ensemble avant le montage sur la picèce support.

Exemple :

Question 11 - Sur le document réponses DR2, compléter l'ébauche du graphe de montage du vérin électrique dont la pièce (1) est la pièce de départ. Pour cela :

ajouter les repères manquants au bon endroit,
indiquer par des flèches, à la règle, l'ordre de montage,
la butée à billes (15) est décomposée en 5 éléments indépendants de 15a à 15d,
les pièces (14) ne sont pas mettre dans le graphe de montage.

3 - Mise en plan de l'assemblage.

Réaliser la mise en plan de votre assemblage sur un format A4 paysage.

Insérer une vue horizontale du vérin. Placer cette vue en dehors de la feuille, elle n'a pas besoin d'apparaître à l'impression.
Faire une vue en coupe longitudinale (dans le sens de la longueur) sur la feuille.
Ne pas représenter les pièces pleines en coupe. Pour cela :

Faire un clic droit sur la vue en coupe puis Propriétés,

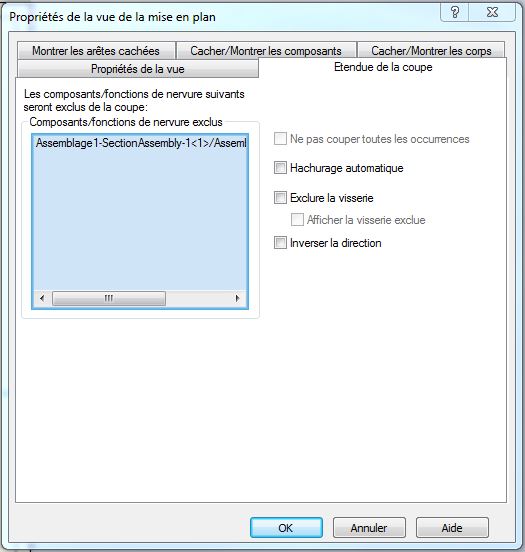

En vous plaçant dans l'onglet Etendue de la coupe, sélectionner sur la vue en coupe les pièces qui ne doivent pas être coupées. Puis valider.

Votre mise en plan doit ressembler à la mise en plan du vérin donné en ressources.

Enregistrer votre mise en plan au format pdf et placer la dans votre répertoire filezilla.
