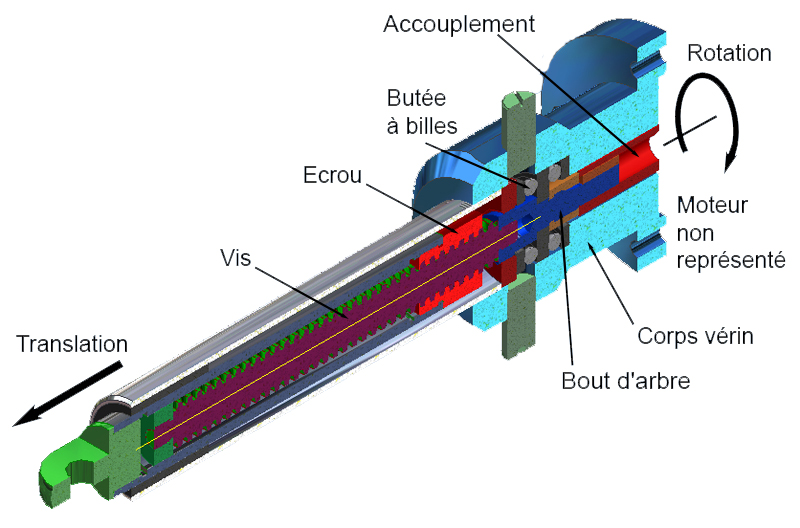

Le vérin électrique présenté ci dessous est un système de transformation de mouvement.
Le moteur électrique, non représenté, entraîne en rotation la vis par l'intermédiaire du bout d'arbre (bleu) et de l'accouplement (rouge). Ces trois éléments sont en liaison encastrement. Ils font donc partis de la même classe d'équivalence.
La liaison pivot de cet ensemble par rapport au corps du vérin est assurée en partie par la butée à billes double effet. Ce vérin supporte essentiellement des efforts axiaux. Cela explique l'utilisation de cette butée à billes.
La transformation de mouvement s'effectue par l'intermédiaire de l'écrou avec la vis. Ils constituent une liaison glissière hélicoïdale.
L'arrêt en rotation de la tige du vérin n'est pas assuré par le vérin lui même. Mais c'est son assemblage sur les autres éléments qui assurera cette fonction.
Voir le plan et la nomenclature dans les documents ressources.
