= 50 minObjectif : Vous avez vu lors de l'activité 1 que le montage des roulements n'était pas conventionnel. Vous allez rechercher des solutions pour résoudre ce défaut.
= 50 min
Afin de vous aider lors de votre travail de conception, vous avez à votre disposition un logiciel, qui vous permettra de mettre en place les paliers et de déterminer le montage des roulements.
Lancer le logiciel PyVot
Mise en œuvre et présentation du logiciel

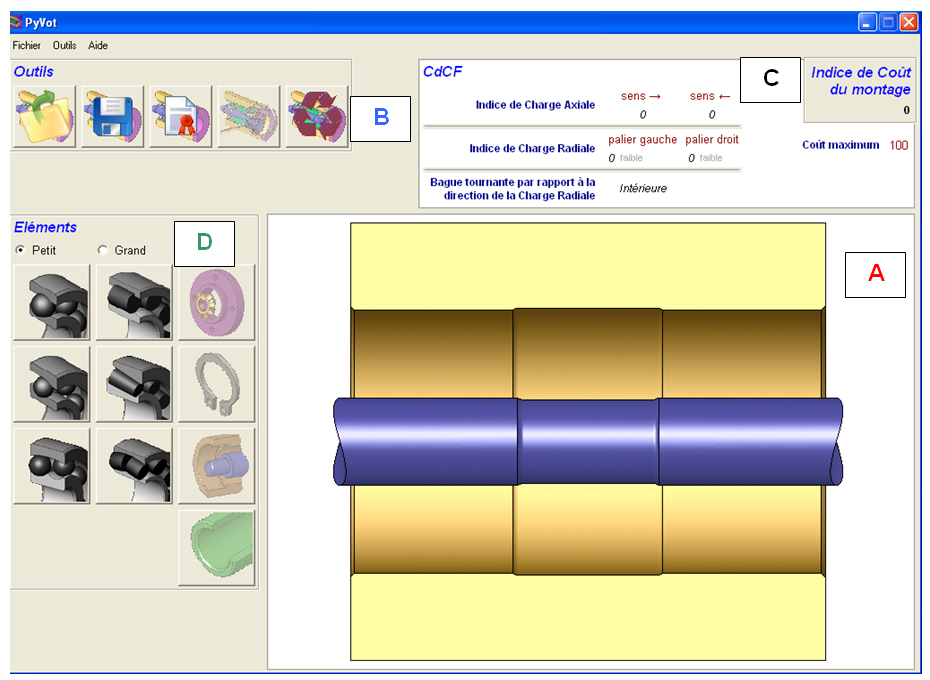

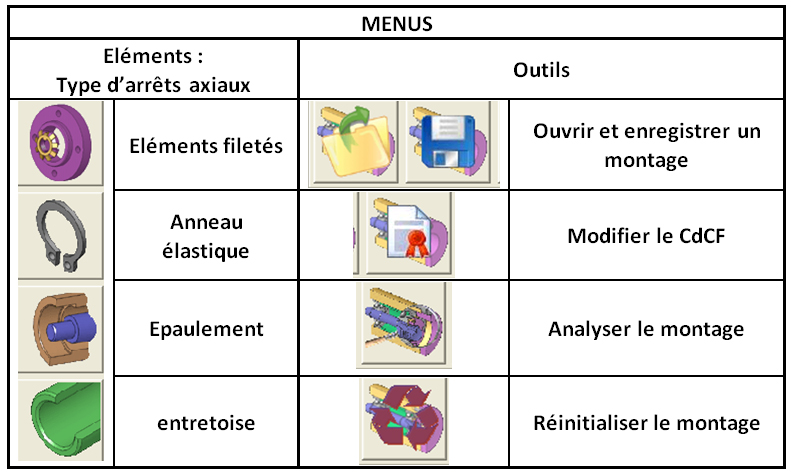

Le logiciel est composé de 4 zones :
Nota : En cas de difficultés utiliser l’Aide en ligne du logiciel.
Conception assistée
Vous présenterez votre travail sur un document OpenOffice en tenant compte de la présentation.
Etape 1 - Montage existant
Réaliser le guidage existant à l’aide du logiciel. Pour cela :
Faire une impression d'écran du guidage et l'insérer sur votre compte rendu informatisé.
Etape 2 - Nouveau montage
Proposer des modifications du montage pour qu'il devienne conventionnel en ajoutant les arrêts axiaux nécessaires.
Réaliser l’analyse de votre nouveau montage.
Faire une impression d'écran du guidage et l'insérer sur votre compte rendu informatisé.
Noter les résultats de l'analyse sous l'impression d'écran et préciser les éléments que vous avez ajouté. L'analyse de votre montage doit faire apparaître la désignation normalisée des éléments ajoutés.
Vous devez faire 3 propositions de solutions différentes obligatoirement.
Une fois toute les propositions réalisées, imprimer en recto-vero et en deux exemplaires votre compte rendu.
Objectif : Mettre en évidence les modifications à apporter au système afin de réaliser la nouveau montage.
= 60 min
Documents réponses

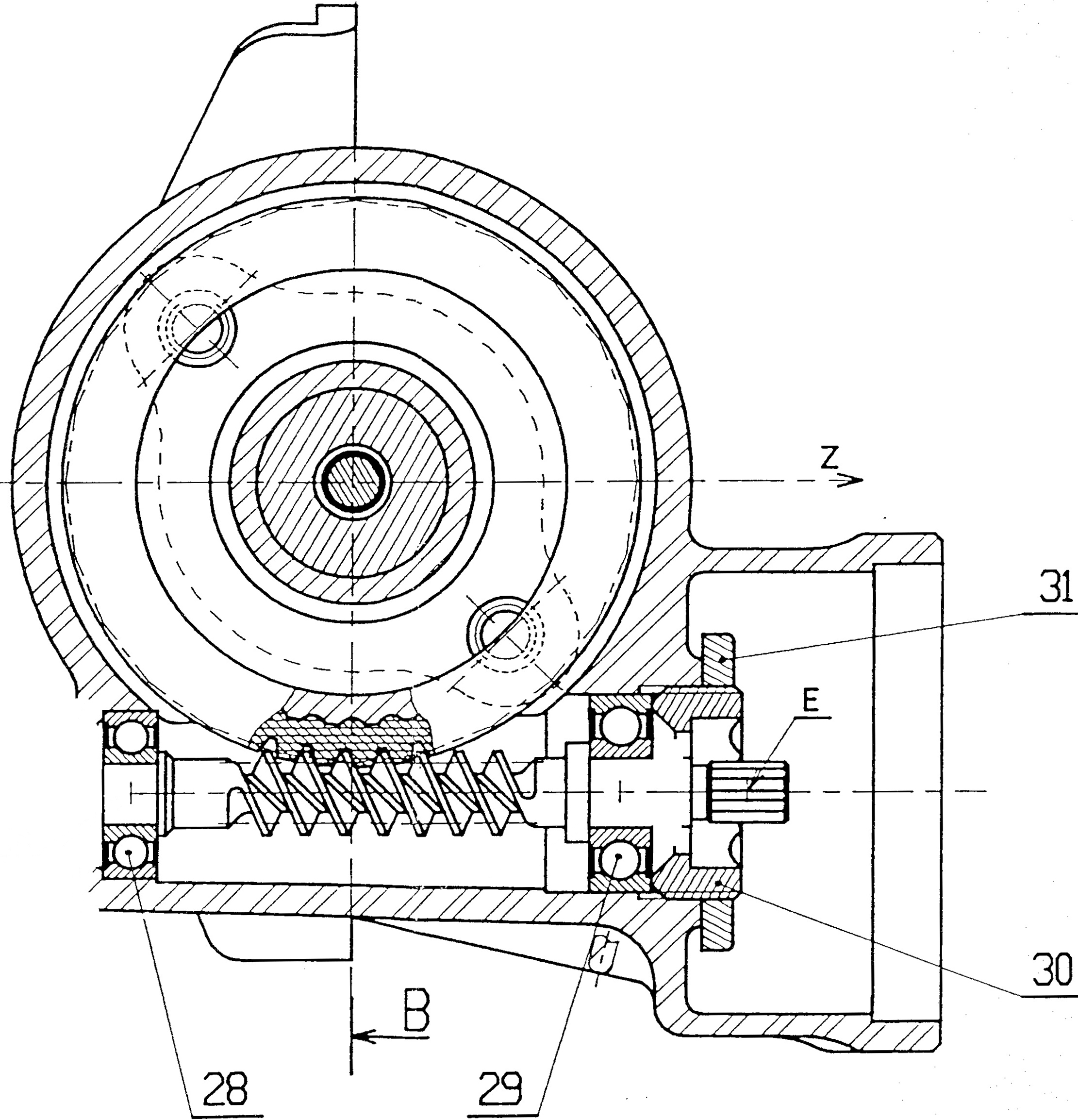

Question 1 - Lors de l'activité 1, vous avez identifié à l'aide de leurs désignations les dimensions des roulements. En déduire le diamètre de l'arbre 27 au niveau des deux roulements et compléter la ligne correspondante du tableau DR1.
Les arrêts axiaux sont des éléments normalisés, c'est à dire que les dimensions sont normées et imposées.

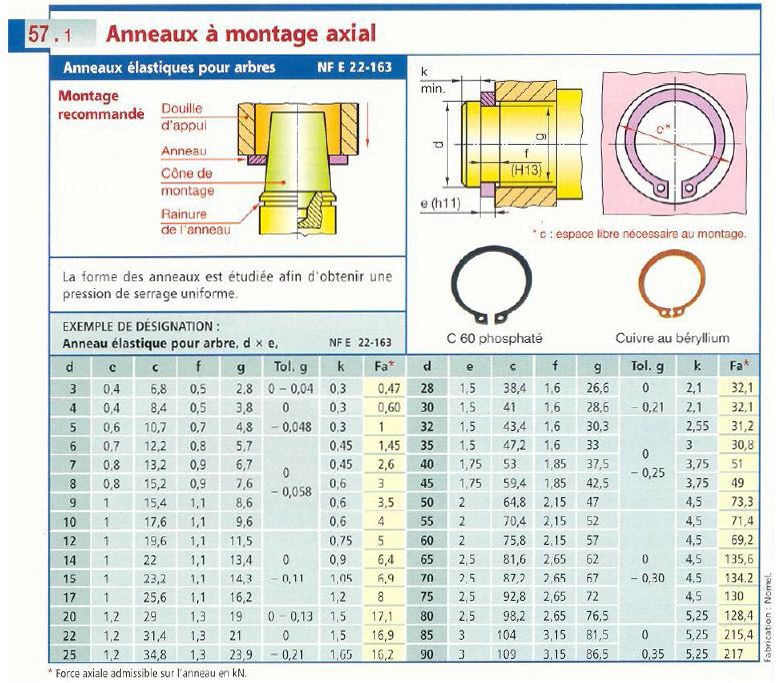

Question 2 - A l'aide du document ci-dessous, est-il possible d'après vous d'utiliser des écrous à encoches ? Justifier.
Question 3 - Si la solution que vous allez retenir comporte des anneaux élastiques, relever leurs dimensions et complérer les lignes correspondantes du tableau DR1.
Question 4 - Si la solution que vous allez retenir comporte des éléments filetés (écrou + rondelle plate), relever leurs dimensions et complérer les lignes correspondantes du tableau DR1.
La lettre M devant le diamètre d est le symbole du filetage.
Ecrou Rondelle
Parmi les trois porpositions que vous avez faites dans la première partie, choisir une solution réalisable.
Question 5 - Indiquer sur le DR1, les pièces existantes qu'il va falloir modifier pour la solution choisie. Détailler les modifications à apporter.
Question 6 - Indiquer les nouvelles pièces qu'il va falloir ajouter avec la désignation correcte (voir les documentations techniques ci-dessus).
Question 7 - Compléter le dessin d'ensemble à l’échelle 1 : 1 (aux instruments du dessinateur), sur le DR2, avec la solution que vous avez retenue. Le dessin doit être réalisé avec le plus grand soin.
