Créer une nouvelle pièce.
Sur le plan de face, créer une nouvelle esquisse et esquisser la section de la poutre centrée sur l’origine (utiliser la fonction Rectangle par son centre)
Créer une nouvelle pièce.
Sur le plan de face, créer une nouvelle esquisse et esquisser la section de la poutre centrée sur l’origine (utiliser la fonction Rectangle par son centre)
Coter l'esquisse jusqu'à obtenir une esquisse noire totalement contrainte.

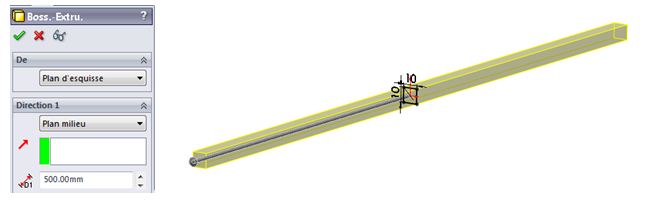

Une fois l’esquisse totalement contrainte, réaliser une fonction extrusion Plan milieu de 500mm, de sorte à ce que le futur volume soit symétrique par rapport au plan d’esquisse.
Une fois le volume poutre extrudé, créer un point au centre de la surface supérieure de la poutre. Ce point sera utilisé par la suite pour simuler l’application d’une force sur la poutre. (
La création de ce point dans le cas d’une poutre cylindrique est différente, voir ci-dessous.)
Enregistrer ce fichier pièce dans un dossier Simulation flexion poutre sous le nom Poutre1.
NB - Cas d'une poutre cylindrique
Définition du point d'application de la force.

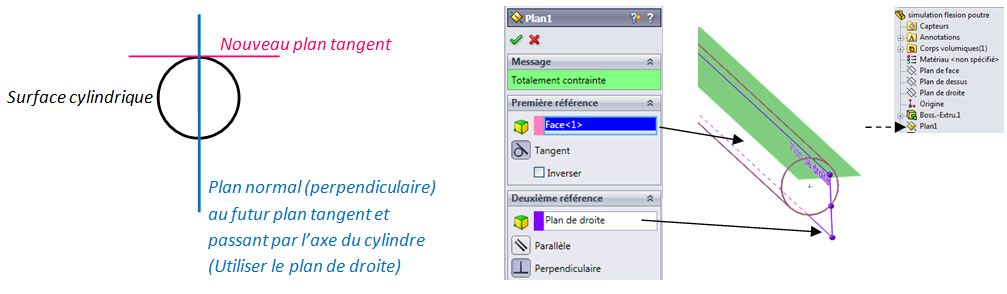

Après la création du volume, créer un nouveau plan tangent extérieurement à la poutre
avec l'outil Géometrie de référence puis Plan :
Créer une esquisse sur ce nouveau plan et esquisser un tout petit cercle de diamètre 0.1 mm au milieu de la poutre (normalement l’origine de l’esquisse y est située).
Réaliser ensuite un enlèvement de matière très peu profond de 0.05 mm.

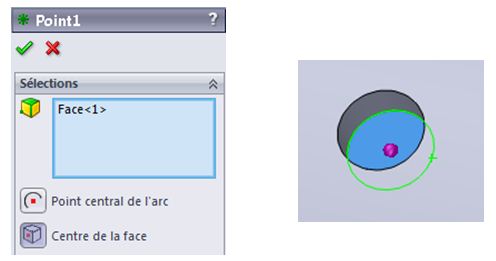

Créer ensuite un nouveau point en centre de la face au fond du trou précédent avec l'outil Géometrie de référence puis Point centre de la face.
Ce point sert à définir, dans la simulation, le point d’application de la force qui génère la flexion de la poutre
