Objectifs |
Réaliser l'assemblage de la transmission du Scoot éléc et valider la vitesse de rotation du moteur avec SolidWorks. |
|
CI abordés |
|
|
Compte rendu |
Informatique sous OpenOffice. Vous accorderez le plus grand soin à la présentation de votre compte rendu. |
|
|
2 séances d'1h50 |
Télécharger et dezipper le dossier Scoot elec dans votre répertoire personnel :

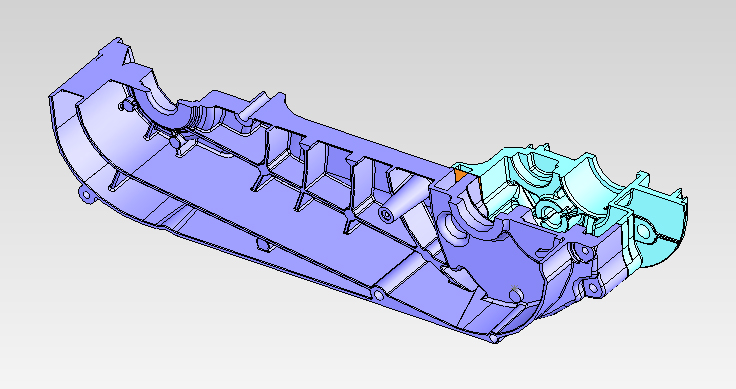

Ouvrir le fichier Transmission scoot elec.SLDASM.

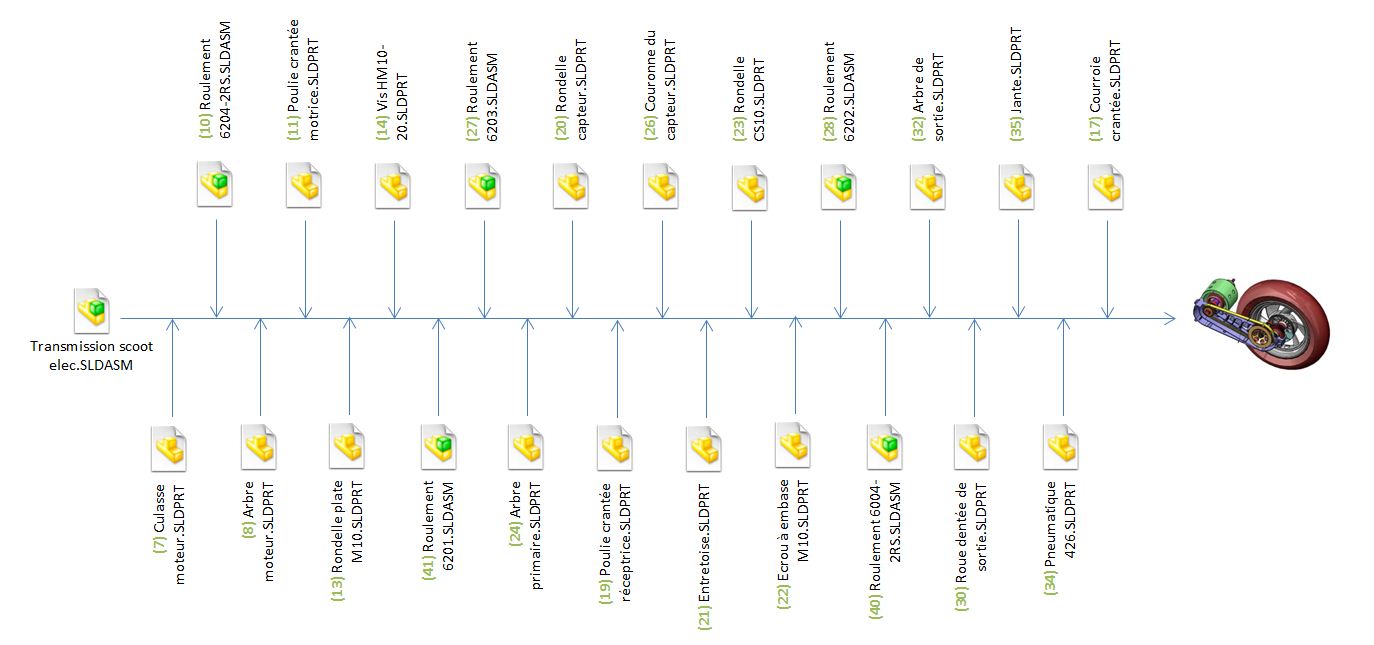

En vous appuyant sur le dessin d'ensemble, assembler l'ensemble des pièces du dossier "pièces à assembler" en respectant l'odre du graphe de montage ci-dessous.
Penser à sauvegarder régulièrement votre assemblage.
|
|
Attention, les roulements ne sont pas à assembler. Ils sont déjà assembler. Pour les insérer dans votre assemblage, modifier si besoin le type de fichier à insérer (SLDASM ou tous les fichiers à la place de SLDPRT).
Insérer uniquement les roulements assemblés Roulement ***.SLDASM ... |

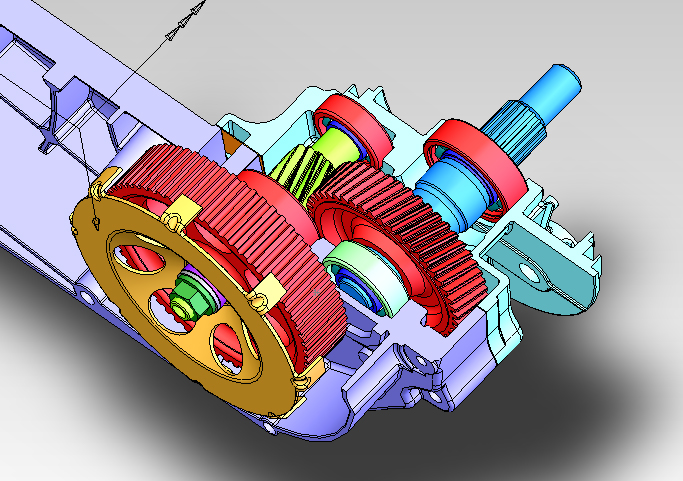

Assemblage engrenage arrière sans la jante et la courroie.

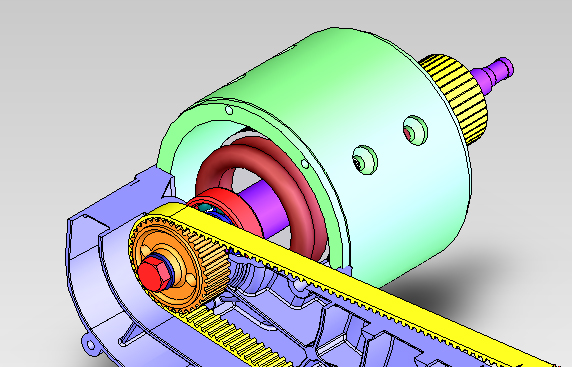

Assemblage arbre moteur.
Mise en place des contraintes d'engrenages.

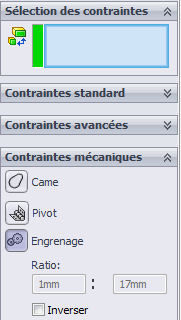

Dans les contraintes, sélectionner contraintes mécaniques puis contraintes d'engrenages
.
Dans la zone Sélection des contraintes, vous devez sélectionner une surface cylindrique de l'élement en rotation (si possible directement sur la poulie ou la roue dentée).
Dans la zone Ratio, vous devez indiquer le rapport de transmission sous forme de fraction sans tenir compte des mm. Par exemple le nombre de dents de la roue menante puis le nombre de dents de la roue menée (cela fonctionne aussi pour un système poulies et courroie crantée).
Si l'engrenage inverse le sens de rotation cocher Inverser.
Attention la courroie ne peut pas s'animer, elle restera fixe tout au long de la simulation.
Normalement au final en faisant tourner manuellemenet la poulie crantée motrice, la jante doit s'animer d'un mouvement de rotation. Si ce n'est pas le cas, vérifier bien que les roues et/ou poulies soient bien en liaison encastrement avec les arbres.
Avant de passer à la suite, appeler le professeur afin de faire valider votre assemblage.
Pour passer dans le mode simulation, cliquer sur l'onglet Etude de mouvement 1 en dessous de la zone de travail.
Nous allons motoriser un des éléments de la chaîne cinématique. Afin de valider la vitesse de rotation du moteur, nous allons imposer la vitesse de rotation de la roue arrière Nroue = 580 tr/min déterminer lors de la première étude l'étude précédente.

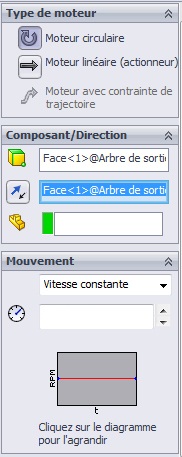

Cliquer sur l'icône moteur
qui se situe au dessus de la ligne de temps.
Sélectionner ensuite une surface cylindrique de l'arbre de sortie et modifier la vitesse en RPM de l'anglais Rotation Per Minute.
Modifier le type d'étude, dans le menu en haut à gauche de la ligne de temps, en sélectionnant Analyse de mouvement, puis lancer le calcul de la simulation.
Une fois le calcul achevé, cliquer sur l'icône Résultats et graphes
.

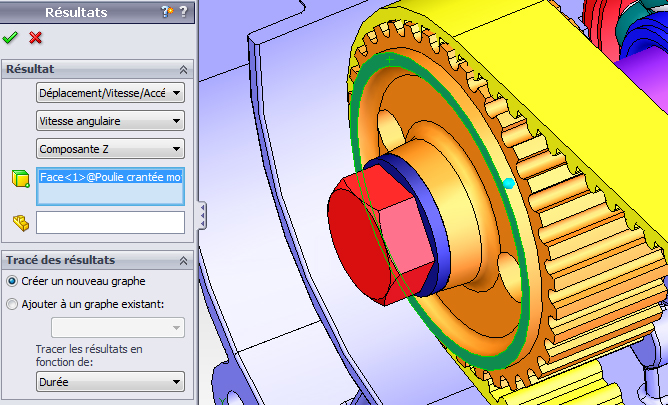

Compléter le menu Résultats comme ci-dessous en sélectionnant une face de la poulie motrice.
Rédigez votre compte rendu sur OpenOffice en soignant la présentation :
Question 1 - Insérer une capture d'écran du graphique obtenu.
Question 2 - Valider et interpréter les résultats en convertissant dans la bonne unité fonction des résultats obtenus dans lors de l'étude de la chaine cinématique.
Imprimer votre compte rendu en double exemplaire.
