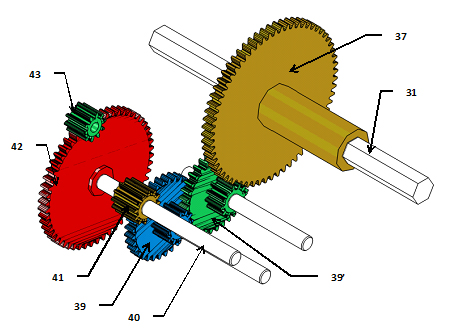

La roue 42 et le pignon 41 sont montés serrés sur l’axe 40.
Les roues 39 et 39’ sont montées folles (libres) sur leur axe.
Toutes les roues dentées sont en liaison pivot par rapport aux deux platines.
Le module du train d’engrenage complet est m = 0,5.
Caractéristiques des roues dentées |
|
Repère |
Nbre de dents |
37 |
64 |
39 |
12 et 32 |
39' |
12 et 32 |
41 |
12 |
42 |
54 |
43 |
10 |

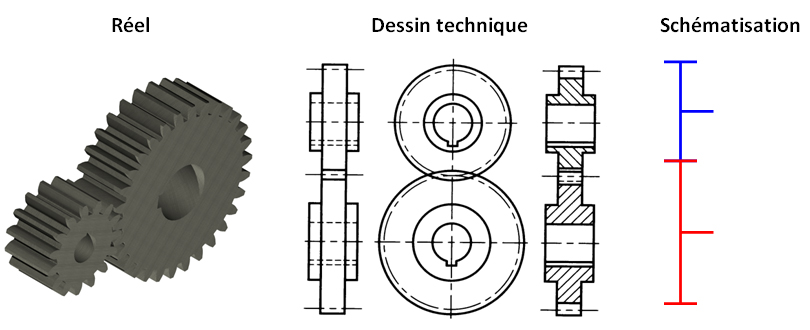

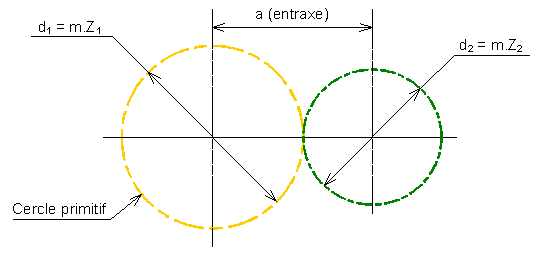

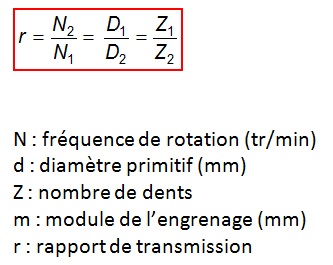

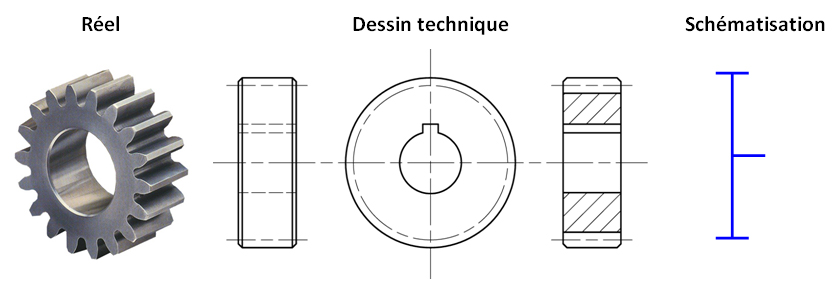

L'ensemble de deux roues forment un engrenage. Lorsque les deux roues sont de diamètres différents, la plus petite est le pignon, et l'autre la roue. Pour engrener l’ensemble, les deux roues doivent avoir le même module.
