Description SysML

Rappel : Le SysML est un langage de modélisation permettant de décrire tout ou partie d'un système technique, d'un point de vue structurel, d'interactions ou comportemental. Il s'articule autour de neuf types de diagrammes, chacun d'eux étant dédié à une représentation particulière d'un système.

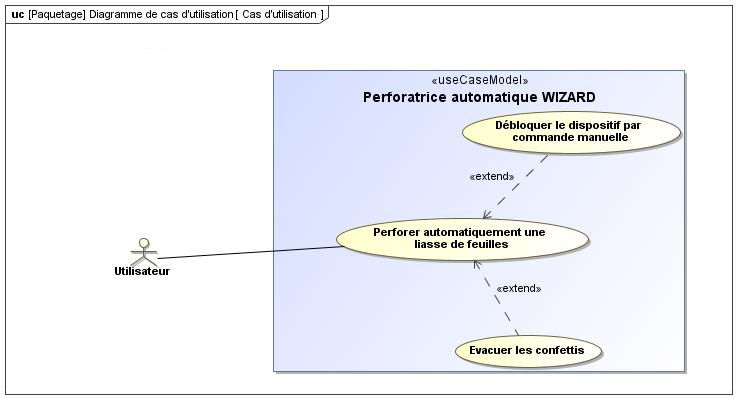

uc : diagramme de cas d'utilisation

Question 1 - Pour ce diagramme de cas d'utilisation :

Question 2 - Sur le diagramme du DR1, ajouter le cas de relation "Remplacer les piles"

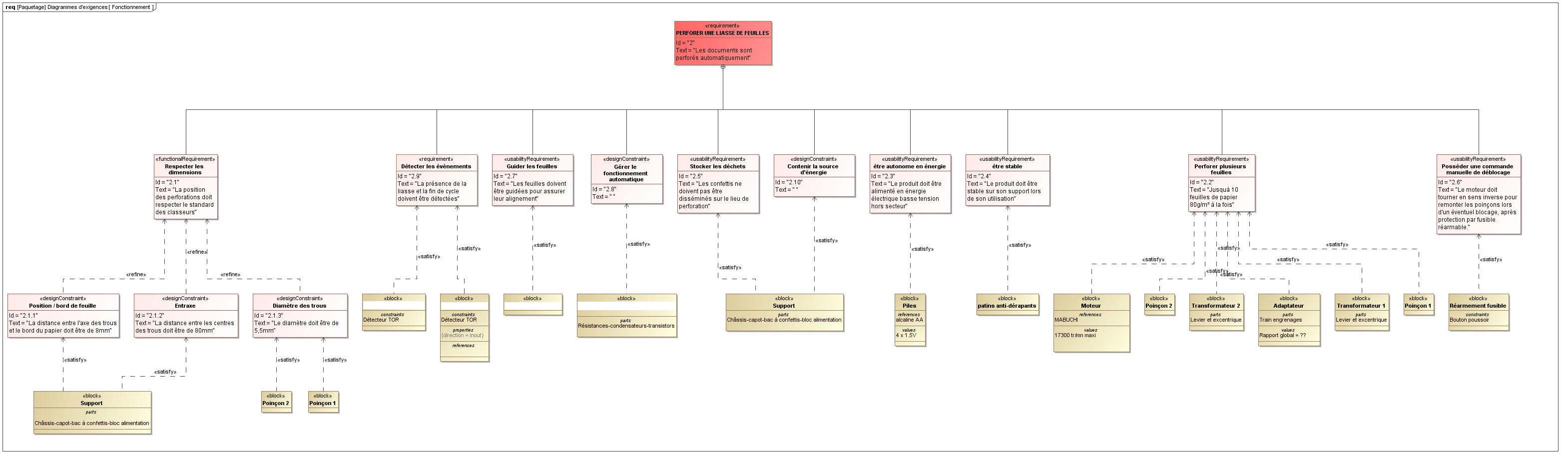

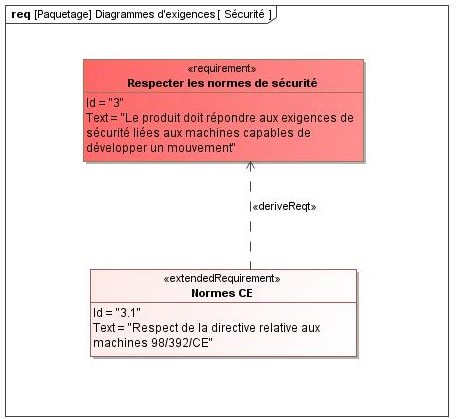

req : diagrammes d'exigences

Question 3 - Citer les 4 exigences principales.

Question 4 - Pour l'exigence Être facile à vendre, citer les deux contraintes liées au design.

Question 5 - Pour l'Id = "4.1", donner le texte de l'exigence et expliquer la signification de l'acronyme utilisé.

Question 6 - Pour l'Id = "2.1", donner le texte de l'exigence. Donner alors le contenu des 3 contraintes relatives à cette exigence.

Question 7 - Compléter les blocs des exigences 2.7 à 2.9.

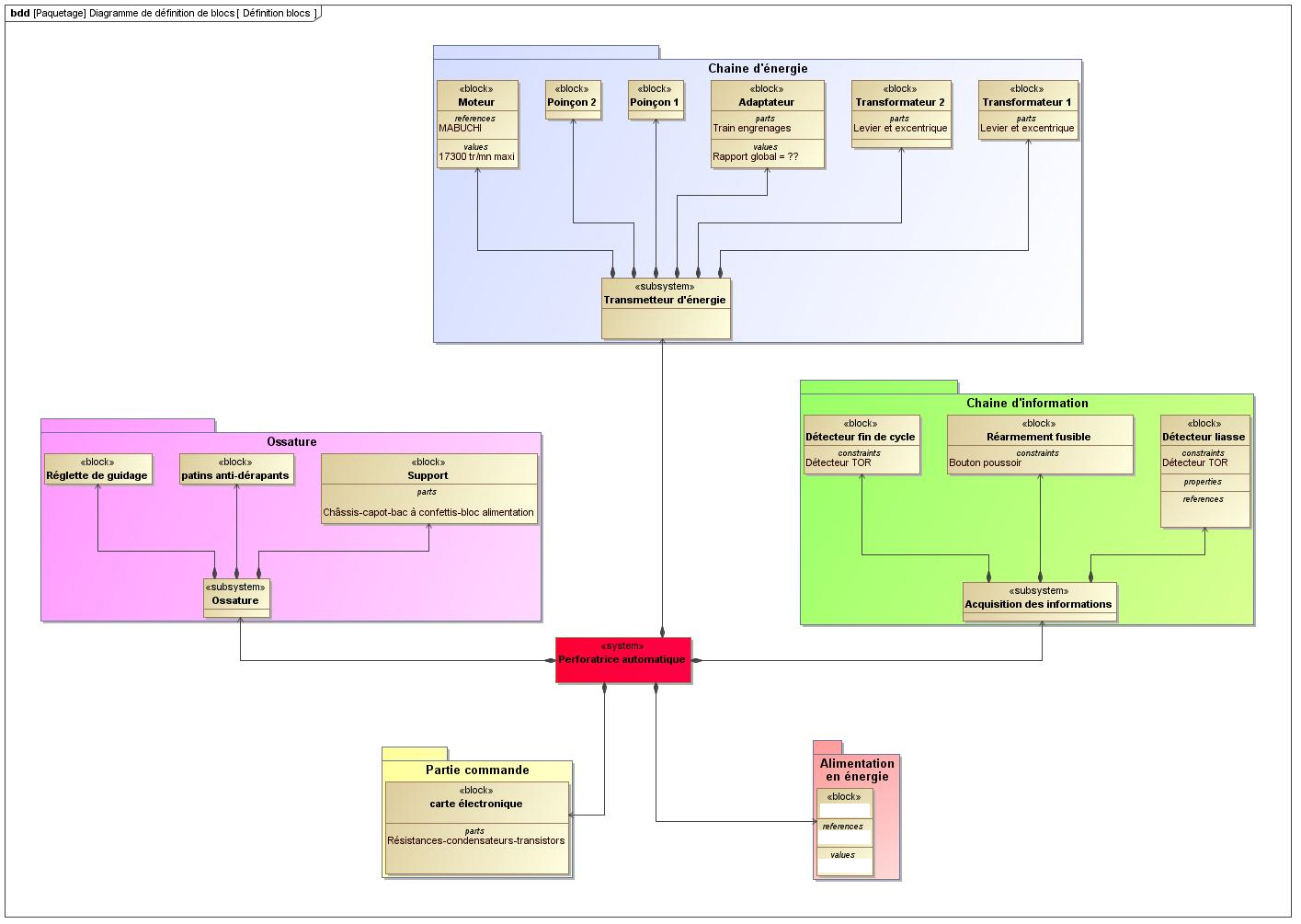

bdd : diagramme de définition de blocs

Question 8 - Citer les 6 blocs constitutifs du sous-système Transmetteur d'énergie.

Question 9 - Quelles informations précises ce diagramme donne-t-il sur le moteur ?

Question 10 - Citer les différents constituants du bloc support.

Question 11 - Le sous-système Alimentation en énergie est incomplet. Préciser le nom du bloc et toutes les valeurs adéquates.

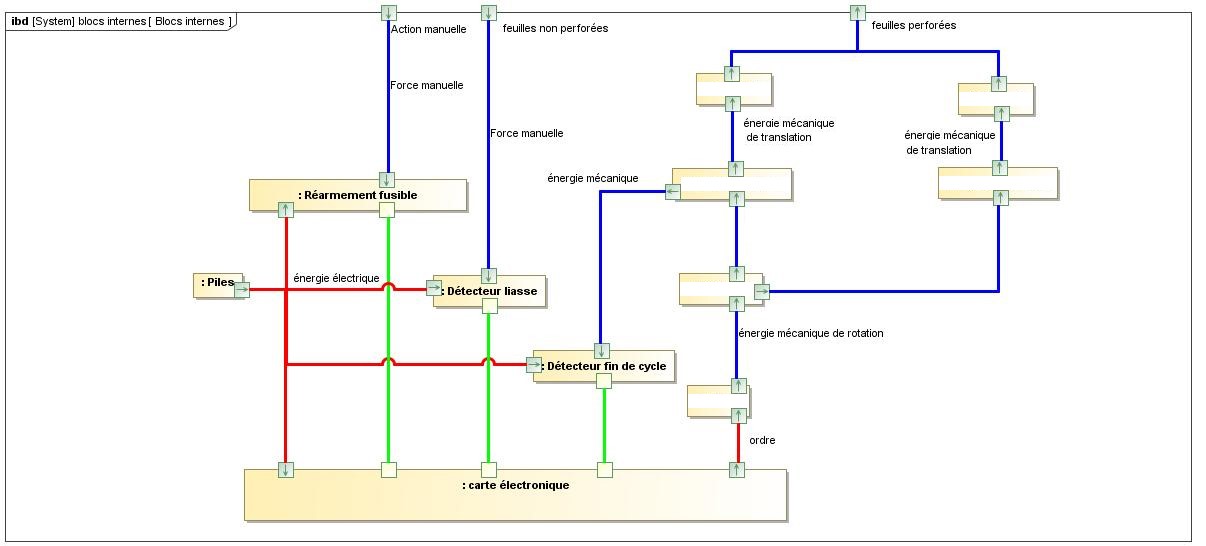

ibd : diagramme de blocs internes

Question 12 - Préciser le type de flux échangé entre les blocs pour les différentes couleurs (bleu, rouge et vert).

Question 13 - Compléter le diagramme avec les différents blocs manquants.

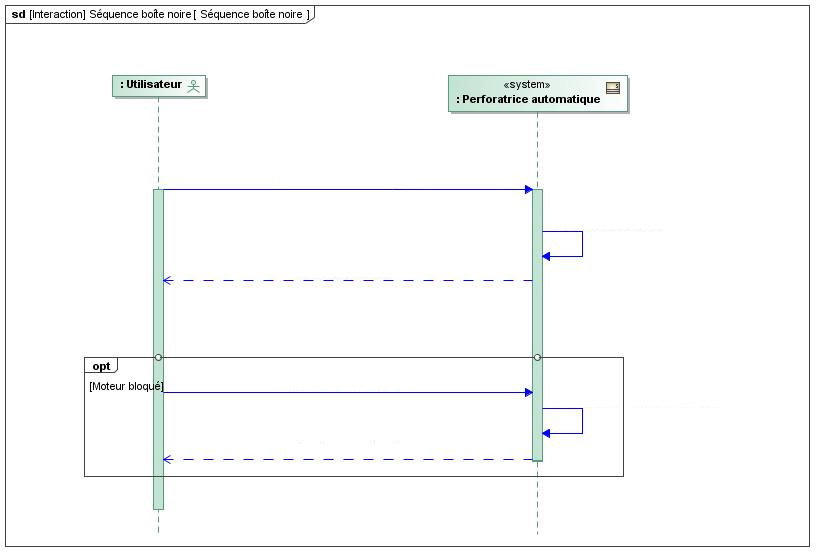

sd : diagramme de séquence

Question 14 - Compléter le diagramme de séquence ci dessous, avec les messages suivants :

Question 15 - Quelle est la signification du fragment opt ? Dans quel cas s'applique-t-il ici ?

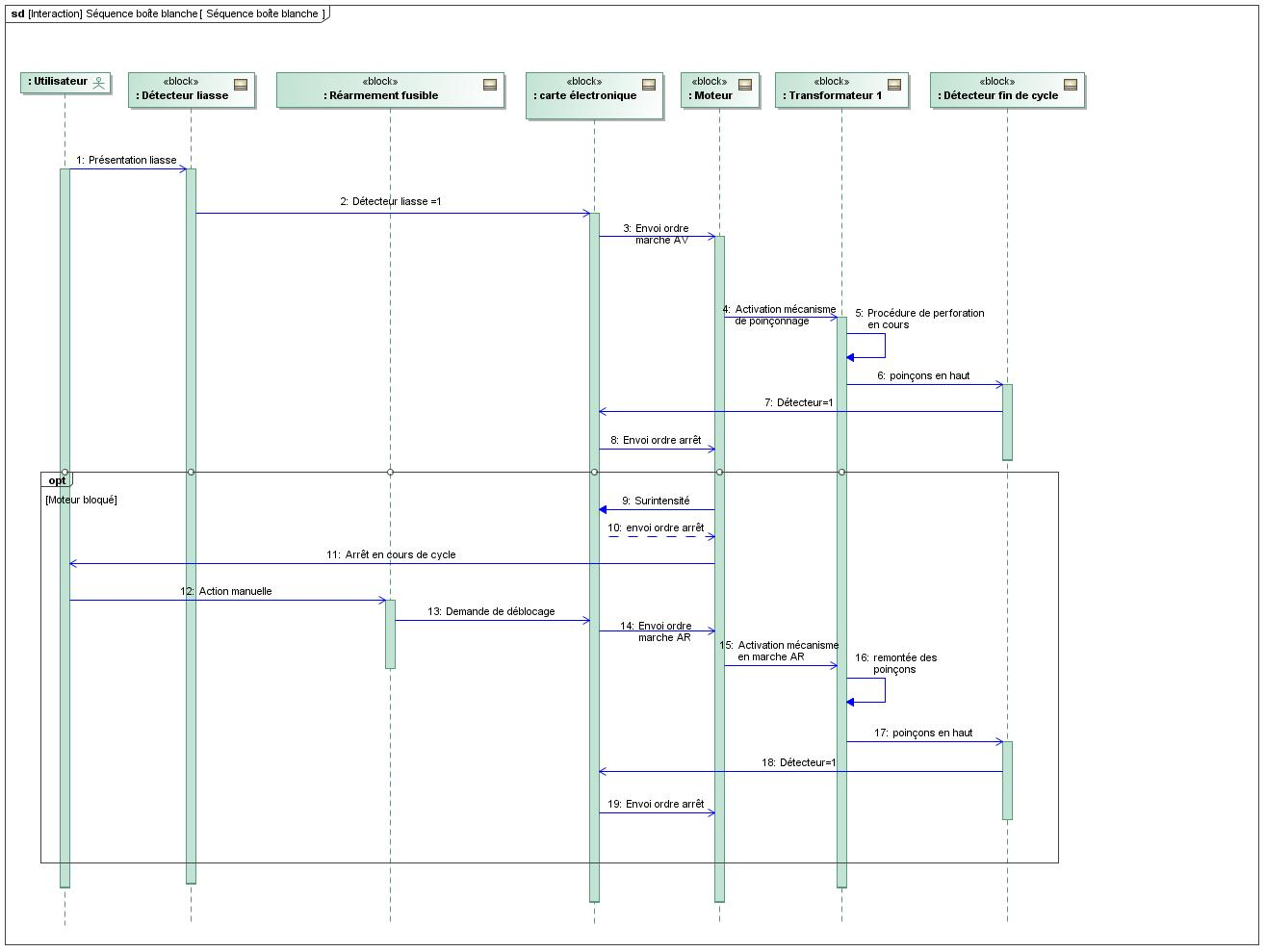

Question 16 - Citer les différents éléments du système qui sont en interaction dans le diagramme séquence ci-dessous.

Question 17 - Vers quel élément la carte électronique envoie-t-elle des messages ? De quels éléments reçoit-elle des messages ?

Si besoin, cliquer sur le diagramme ci-dessus pour l'afficher dans un nouvel onglet et pouvoir zoomer dessus.

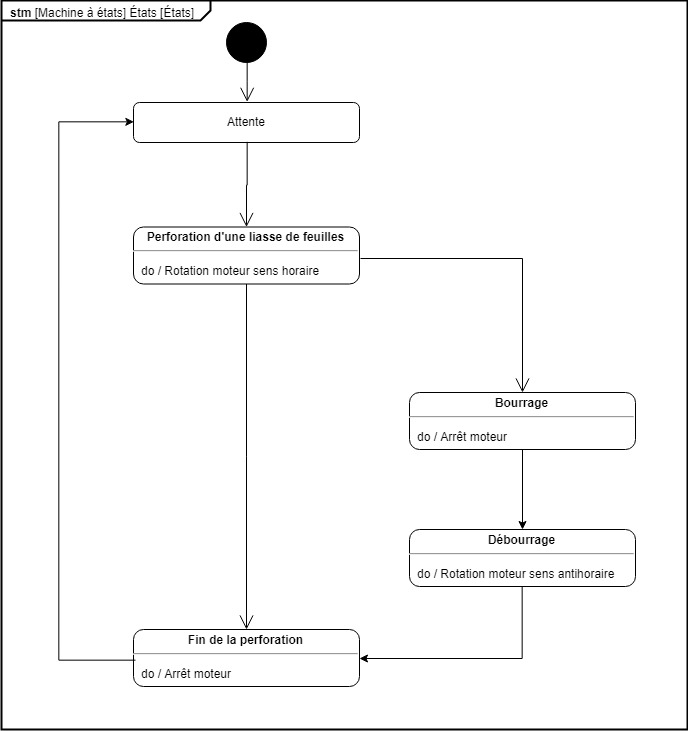

stm : diagramme d'états

Question 18 - On cherche à perforer une feuille et la perforatrice se bloque. Citer tous les états successifs du système Depuis l'état d'attente jusqu'au retour à l'état d'attente.

Question 19 - Ajouter les transitions suivantes manquantes entre ces états :
