Organisation fonctionnelle

Observez le perforateur électrique et faites le fonctionner. Observez également le dossier technique à votre disposition.

Documents réponses

Question 1 - Après avoir consulté la présentation de la perforatrice ainsi que les documents techniques (disponibles en cliquant sur dans le menu supérieur), compléter les solutions techniques mises en œuvre dans le diagramme du DR1.

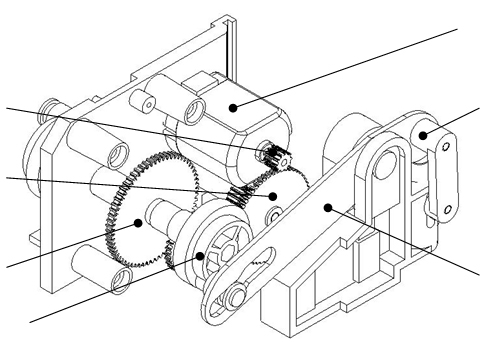

Question 2 - Identifier par leurs repères et leurs désignations les différents composants de la perforatrice.

Question 3 - Reporter dans le tableau du DR2, par ordre croissant, les composants identifiés à la Question 2 puis identifier pour chacun la chaîne (chaîne d'information ou chaîne d'énergie) et le groupe fonctionnel auquel il appartient.

Rappel :

• Groupes fonctionnels de la chaîne d'information : ACQUERIR, TRAITER, RESTITUER ou COMMUNIQUER.
• Groupes fonctionnels de la chaîne d'énergie : ALIMENTER, DISTRIBUER, CONVERTIR, TRANSMETTRE, ADAPTER ou AGIR.

Question 4 - Compléter la représentation schématique de la chaîne d’énergie et d’information avec les différents composants. Vous détaillerez chaque élément qui transforme ou modifie l’énergie. Les engrenages seront regroupés dans un ensemble appelé « réducteur ».

Question 5 - Préciser les différents types d’énergie à chaque étape. Pour l'énergie mécanique, vous préciserez le type :

• énergie mécanique de translation continue,
• énergie mécanique de translation alternative,
• énergie mécanique de rotation continue,
• énergie mécanique de rotation alternative.
