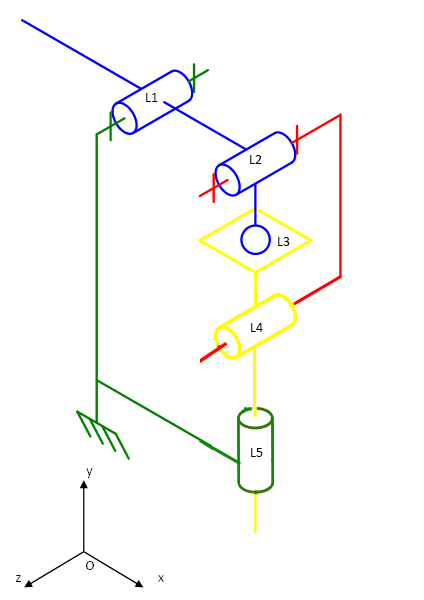

Schéma cinématique



Objectif : Réaliser le schéma cinématique de la transformation de mouvement avec le logiciel Open Méca.

Etape 1 - Création des sous ensembles :

Etape 2 - Création des liaisons :

Pour la position des liaisons, vous utiliserez les coordonnées suivantes :

Liaison 1 :

  • X = 0
  • Y = 0
  • Z = 0

Liaison 2 :

  • X = 50
  • Y = 0
  • Z = 0

Liaison 3 (vecteur primaire y):

  • X = 50
  • Y = -30
  • Z = 0

Liaison 4 :

  • X = 50
  • Y = -60
  • Z = 0

Liaison 5 :

  • X = 50
  • Y = -90
  • Z = 0

Etape 3 - Compléter le schéma avec les tiges nécessaires et le symbole de la masse.

Etape 4 - Motorisation :

Pour simuler le mouvement alternatif du levier, nous allons piloter la liasion 1 avec un loi de mouvement complexe. Ajouter la motorisation à la liaison 1, choississez Complexe puis Editer la loi de Mvt.

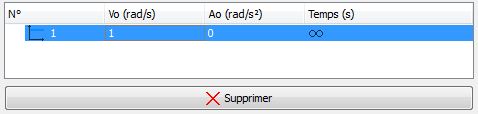

Sélectionner le mouvement 1 qui est par défaut et Supprimer.

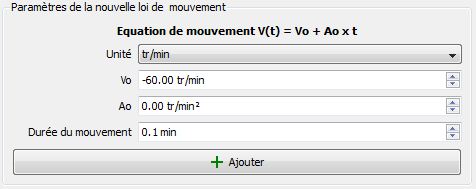

Compléter une première loi de mouvement comme ci-dessous puis Ajouter.

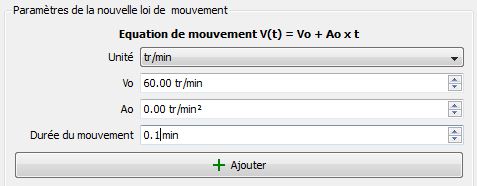

Compléter une deuxième loi de mouvement comme ci-dessous puis Ajouter.

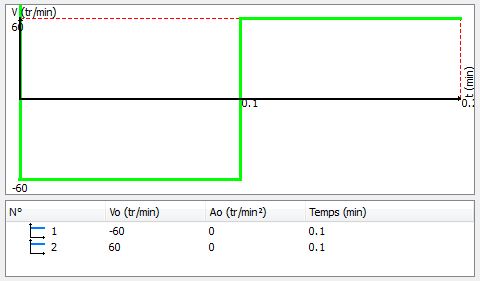

Votre graphique doit ressembler à l'image ci-dessous :

Ajouter 20 boucles pour répéter le mouvement puis cliquer sur OK.

Etape 5 - Lancer la simulation.
