Portail automatisé

Plan de câblage (choisir le plan qui correspond à votre maquette)

Par convention, on appelle intérieur le côté où se trouve le moteur et extérieur l'autre côté.

• Entrées numériques :
• 0 : Bouton-poussoir intérieur
• 1 : Bouton-poussoir extérieur
• 2 : Fin de course ouverture (microrupteur)
• 3 : Fin de course fermeture (microrupteur)
• 5 : Récepteur IR extérieur
• Sorties numériques :
• 0 et 1 : Moteur
• 6 : Lampe
• 7 : Émetteur IR extérieur

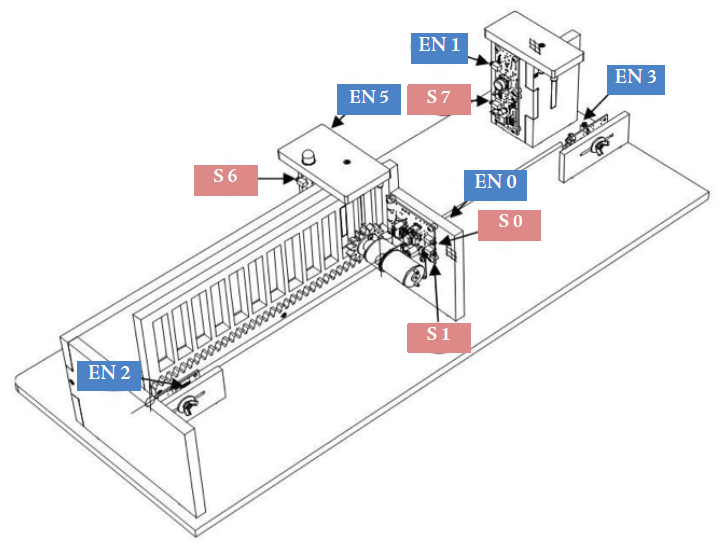

Portail coulissant

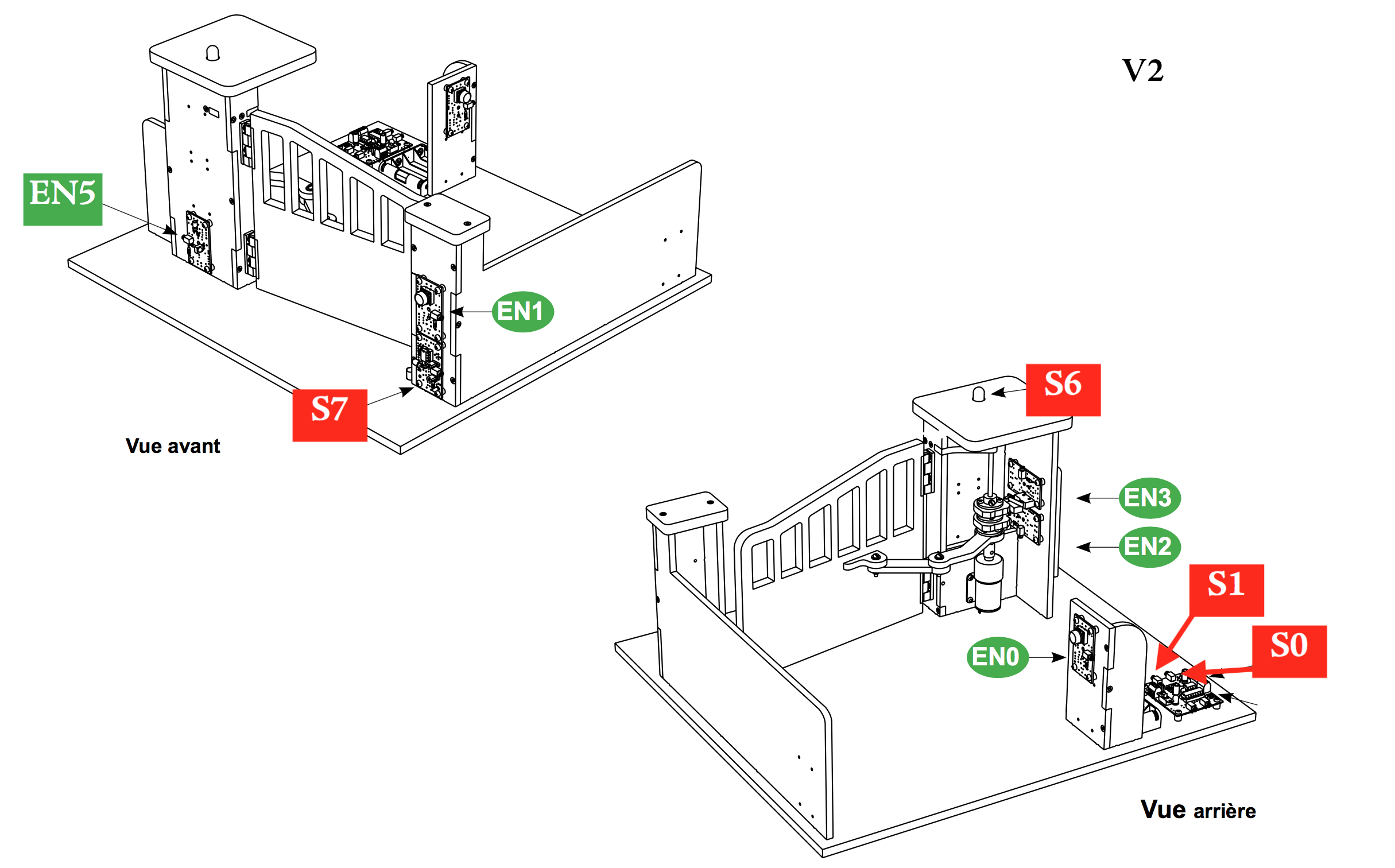

Portail battant
